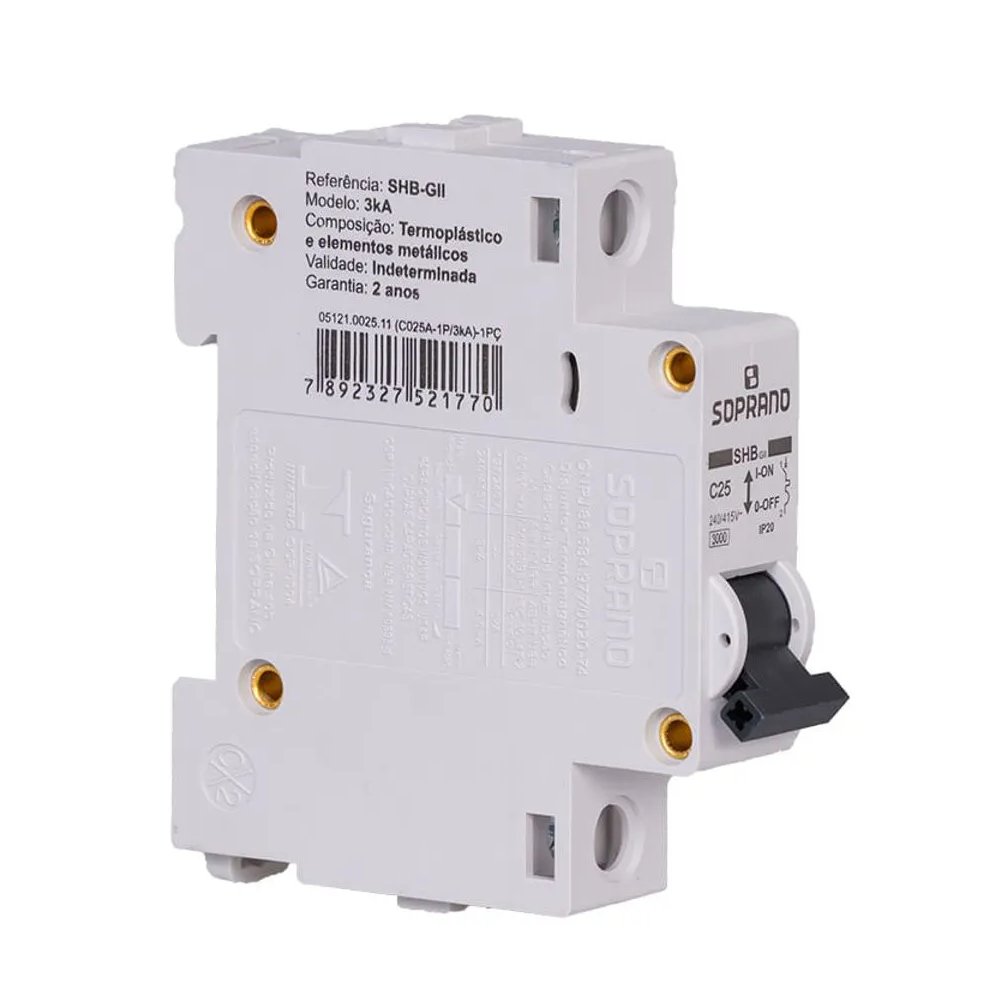

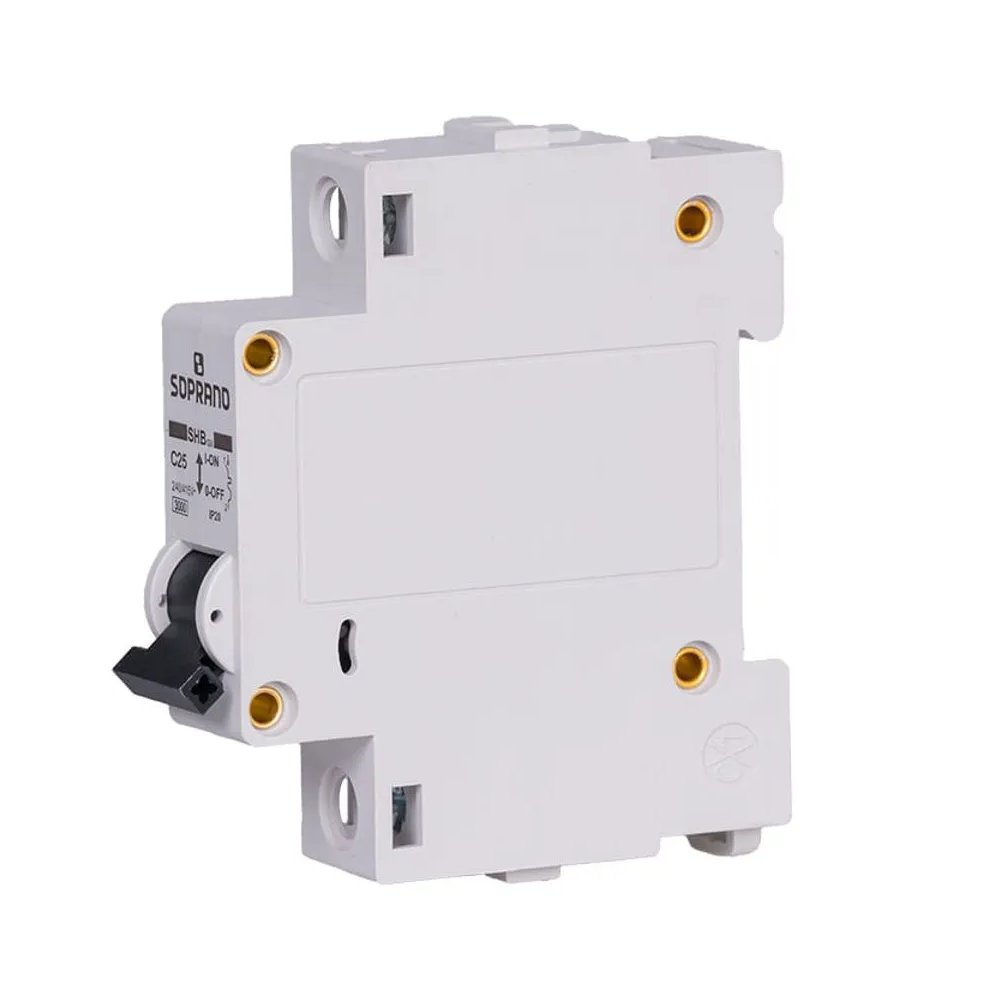

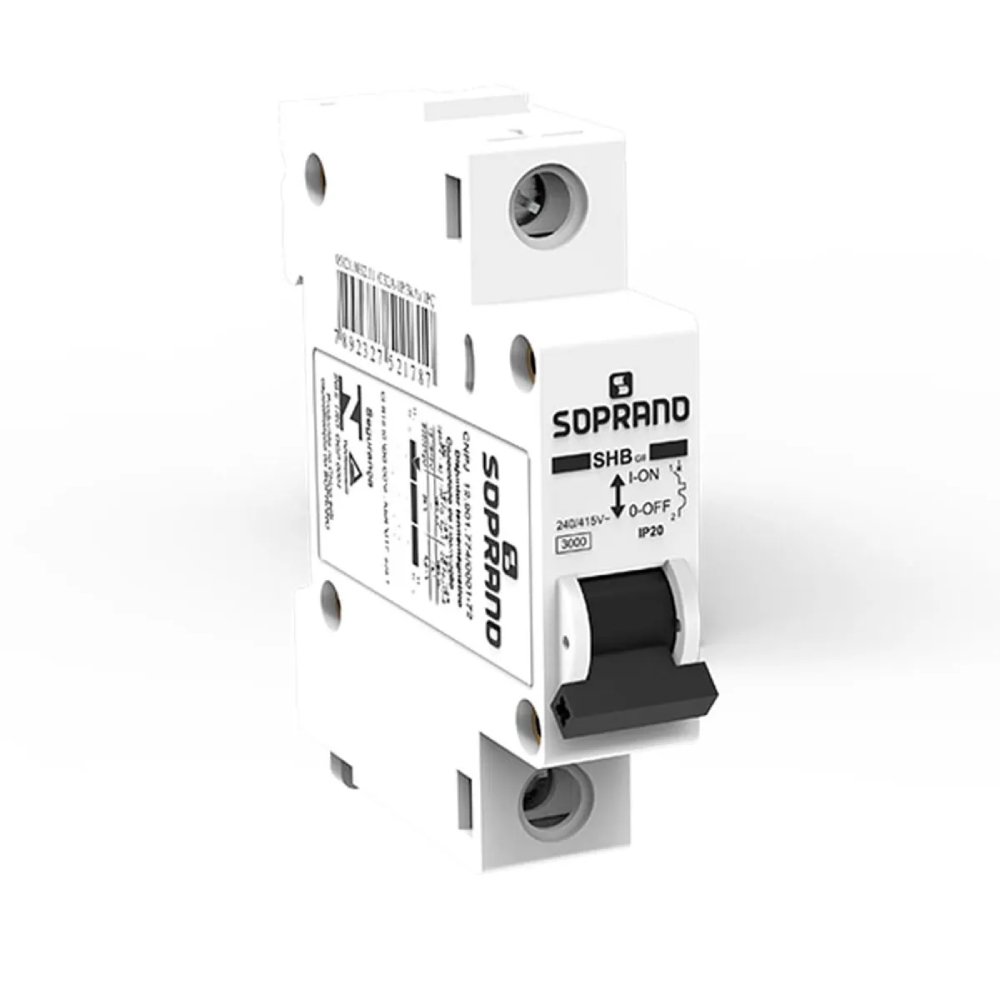

Disjuntor Monopolar SHB GII 25A Soprano
Proteção Automática contra Sobrecarga e Curto-Circuito
O Disjuntor Monopolar SHB GII 25A Soprano é um dispositivo de proteção projetado para interromper automaticamente o circuito elétrico em situações de sobrecarga ou curto-circuito, garantindo maior segurança para fios, cabos e equipamentos em instalações residenciais, comerciais e industriais leves. Com 25 A de corrente nominal e curva de disparo C, é indicado para circuitos com cargas gerais e levemente indutivas, como tomadas de uso específico, pequenos motores, chuveiros compatíveis e aparelhos de ar-condicionado.
Durabilidade Comprovada e Capacidade de Interrupção Adequada
O disjuntor possui 1 polo (monopolar), protegendo um condutor de fase em sistemas 127/220 V, e oferece capacidade de interrupção de 3 kA, adequada à maioria das instalações de baixa tensão. A vida mecânica de até 10.000 manobras e vida elétrica de até 4.000 manobras asseguram durabilidade e confiabilidade em longo prazo. Fabricado em termoplástico de engenharia com componentes metálicos de qualidade, oferece desempenho consistente em todas as situações de operação, reduzindo riscos de falha prematura.
Certificação Inmetro e Conformidade com Normas Técnicas
O SHB GII 25A é instalado sobre trilho DIN, com grau de proteção IP20, que evita o contato acidental com partes energizadas quando montado em quadro de distribuição. Atende às exigências de segurança da ABNT NBR 60898-1 (até 63 A) e possui certificação Inmetro, garantindo desempenho dentro dos padrões normativos. Com temperatura ambiente de referência de 30 °C e tensão máxima de isolamento de 415 Vca, oferece compatibilidade total com sistemas elétricos brasileiros, assegurando proteção confiável e eficaz.
Especificações Técnicas
| Marca | Soprano |
| Produto | Disjuntor Monopolar |
| Modelo / Série | SHB GII |
| Corrente Nominal | 25 A |
| Tensão Nominal | 127/220 V~ |
| Frequência | 50/60 Hz |
| Número de Polos | 1 (Monopolar) |
| Uso | Monofásico (1P) |
| Curva de Disparo | C (Cargas Gerais e Levemente Indutivas) |
| Capacidade de Interrupção | 3 kA |
| Tensão Máxima de Isolamento | 415 Vca |
| Temperatura Ambiente de Referência | 30 °C |
| Vida Mecânica | 10.000 Manobras |
| Vida Elétrica | 4.000 Manobras |
| Durabilidade | Longa e Confiável |
| Padrão de Instalação | Trilho DIN |
| Grau de Proteção | IP20 |
| Proteção contra Contato Acidental | Sim, Quando Instalado em Quadro de Distribuição |
| Material | Termoplástico de Engenharia e Elementos Metálicos |
| Qualidade dos Componentes | Alta, Elementos Metálicos de Qualidade |
| Comprimento Aproximado | 71,60 mm |
| Largura Aproximada | 71,60 mm |
| Altura Aproximada | 80,80 mm |
| Peso Aproximado | 0,09 kg |
| Certificação | Inmetro |
| Norma Técnica | ABNT NBR 60898-1 (Até 63 A) |
| Conformidade | Segurança e Desempenho em Baixa Tensão |
| Função – Proteção contra Sobrecarga | Sim |
| Função – Proteção contra Curto-Circuito | Sim |
| Interrupção Automática | Sim, Quando Corrente Ultrapassa Limites de Segurança |
| Proteção de Fios e Cabos | Sim |
| Proteção de Equipamentos | Sim |
| Aplicação – Tomadas de Uso Específico | Sim |
| Aplicação – Pequenos Motores | Sim |
| Aplicação – Chuveiros Compatíveis | Sim |
| Aplicação – Aparelhos de Ar-Condicionado | Sim (Cargas Compatíveis) |
| Aplicação – Residências | Sim |
| Aplicação – Pequenos Comércios | Sim |
| Aplicação – Indústrias Leves | Sim |
| Compatibilidade – Sistemas 127/220V Monofásicos | Sim |
| Proteção de Fase Única | Sim, 1 Condutor de Fase |
| Capacidade Adequada para Instalações | Sim, Maioria das Instalações de Baixa Tensão |
| Conteúdo da Embalagem | 1 Disjuntor Monopolar SHB GII 25A |
| Qualidade Geral | Premium, Componentes de Alta Qualidade |
| Confiabilidade | Comprovada por Certificação Inmetro |
| Desempenho | Dentro dos Padrões Normativos |
| Custo-Benefício | Excelente |
