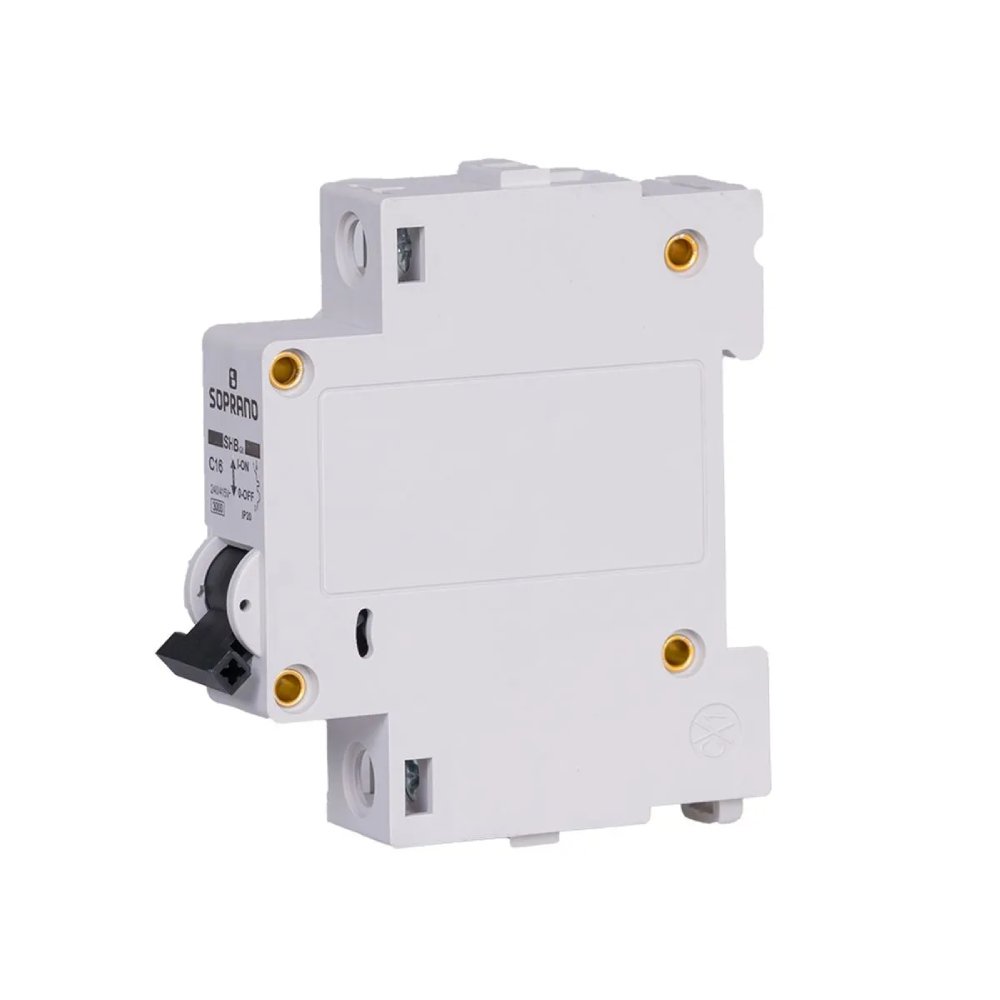

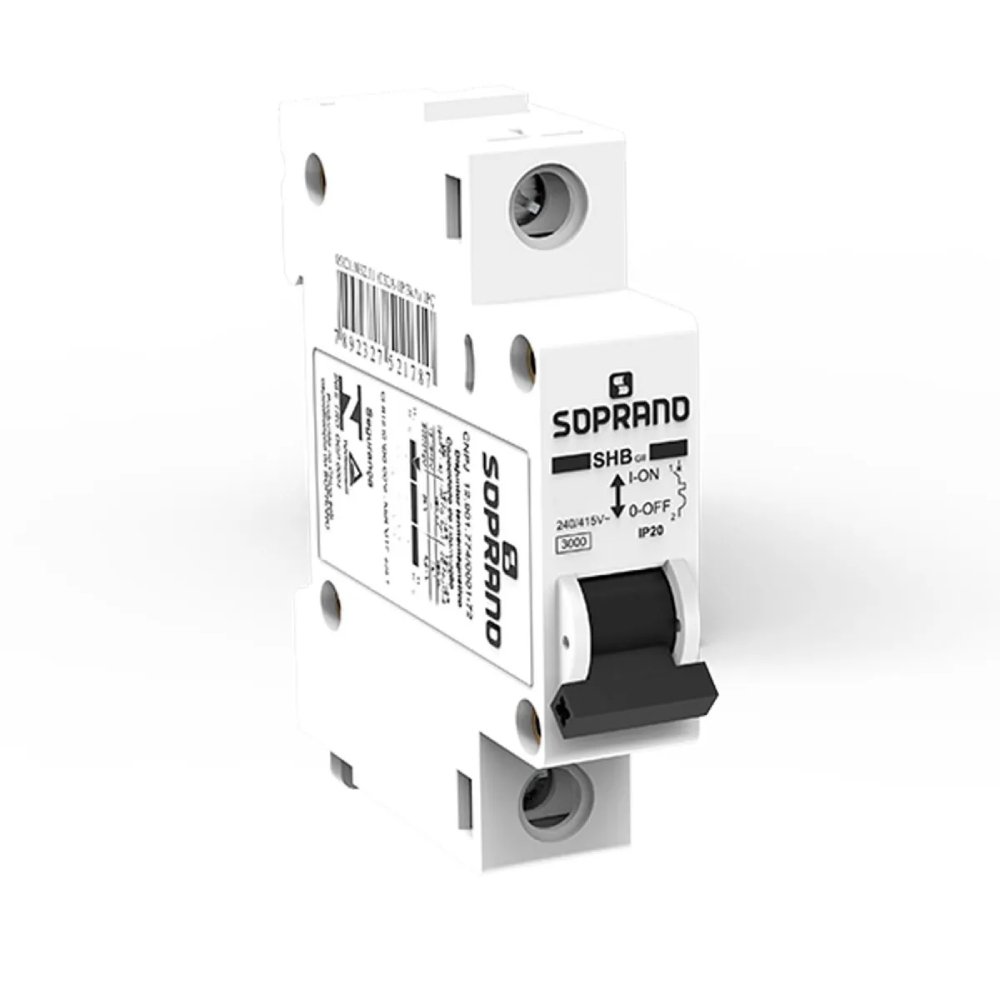

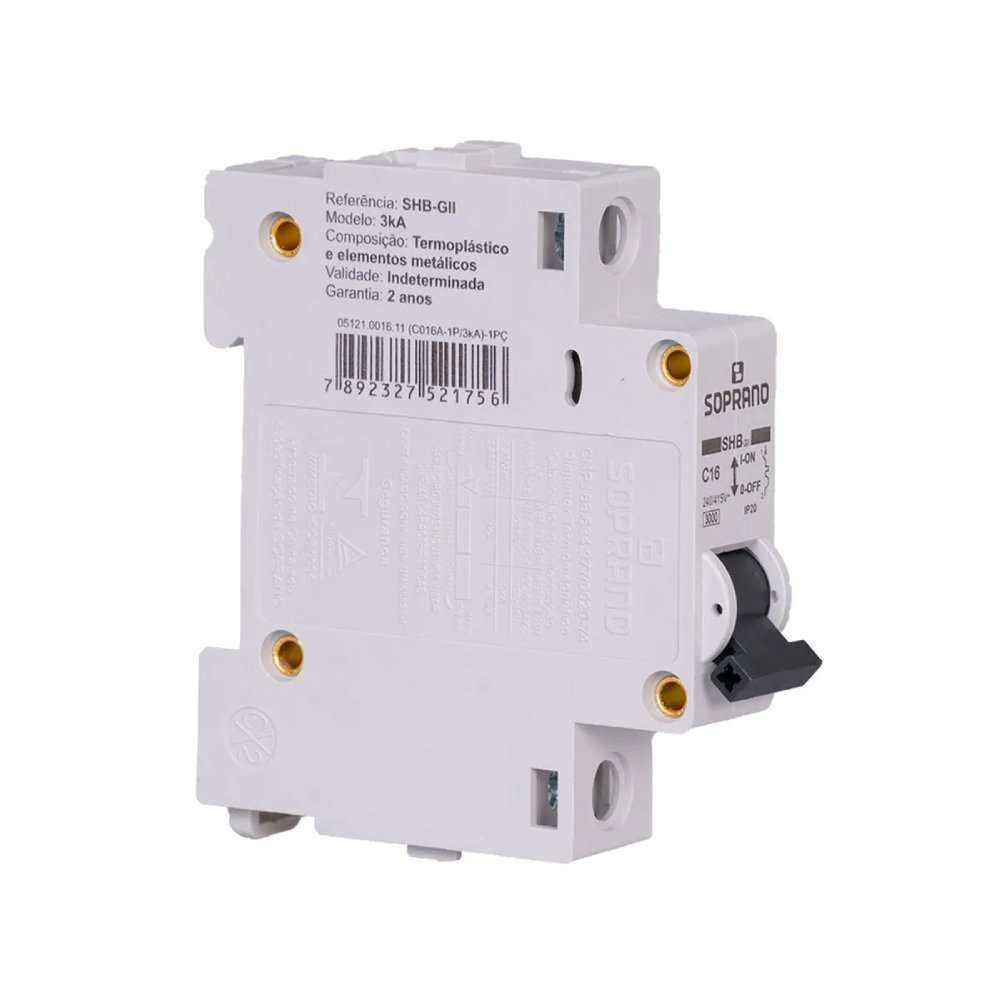

Disjuntor Monopolar SHB GII 16A Soprano
Proteção Automática para Circuitos de Iluminação e Tomadas
O Disjuntor Monopolar SHB GII 16A Soprano é um dispositivo de proteção desenvolvido para desarmar automaticamente o circuito em casos de sobrecarga ou curto-circuito, preservando a integridade de fios, cabos e equipamentos elétricos. Indicado para instalações residenciais, comerciais e industriais leves, é ideal para circuitos de iluminação e tomadas de uso geral dimensionados para corrente de até 16 A. Com tensão nominal de 127/220 V e curva de disparo C, é adequado para aplicações com cargas mistas ou levemente indutivas, garantindo atuação confiável.
Padrão DIN com Durabilidade e Segurança Comprovada
Seu padrão de instalação DIN facilita a fixação em trilhos de quadros de distribuição, permitindo montagem e manutenção rápidas. O disjuntor apresenta vida mecânica de até 10.000 manobras e vida elétrica de até 4.000 manobras, demonstrando robustez para uso prolongado. Possui capacidade de interrupção de 3 kA e grau de proteção IP20, impedindo o contato acidental com partes energizadas quando corretamente instalado. Com alavanca preta sobre corpo branco, oferece identificação visual clara e moderna.
Termoplástico de Engenharia com Certificação Inmetro
Fabricado em termoplástico de engenharia e elementos metálicos de alta qualidade, o SHB GII 16A atende às exigências da ABNT NBR 60898-1 (até 63 A) e possui certificação Inmetro, garantindo segurança e desempenho dentro dos padrões normativos. Com temperatura ambiente de referência de 30 °C e tensão máxima de isolamento de 415 Vca, oferece compatibilidade total com sistemas elétricos brasileiros. É a escolha ideal para proteger circuitos de uso comum, proporcionando segurança confiável e desempenho consistente.
Especificações Técnicas
| Marca | Soprano |
| Produto | Disjuntor Monopolar |
| Modelo / Série | SHB GII |
| Corrente Nominal | 16 A |
| Tensão Nominal | 127/220 V~ |
| Frequência | 50/60 Hz |
| Número de Polos | 1 (Monopolar) |
| Tensão Máxima de Isolamento | 415 Vca |
| Curva de Disparo | C (Cargas Mistas ou Levemente Indutivas) |
| Capacidade de Interrupção | 3 kA |
| Temperatura Ambiente de Referência | 30 °C |
| Vida Mecânica | 10.000 Manobras |
| Vida Elétrica | 4.000 Manobras |
| Durabilidade | Longa e Robusta para Uso Prolongado |
| Padrão de Instalação | Trilho DIN |
| Facilidade de Instalação | Rápida em Quadros de Distribuição |
| Facilidade de Manutenção | Rápida |
| Grau de Proteção | IP20 |
| Proteção contra Contato Acidental | Sim, Quando Instalado Corretamente no Quadro |
| Material | Termoplástico de Engenharia e Elementos Metálicos |
| Qualidade dos Componentes | Alta |
| Cor do Corpo | Branca |
| Cor da Alavanca | Preta |
| Identificação Visual | Clara e Moderna |
| Comprimento Aproximado | 71,60 mm |
| Largura Aproximada | 17,50 mm |
| Altura Aproximada | 80,80 mm |
| Peso Aproximado | 0,09 kg |
| Certificação | Inmetro |
| Norma Técnica | ABNT NBR 60898-1 (Até 63 A) |
| Conformidade | Segurança e Desempenho em Baixa Tensão |
| Código Interno de Referência | 05121.0016.11 |
| Função – Proteção contra Sobrecarga | Sim |
| Função – Proteção contra Curto-Circuito | Sim |
| Desarmamento Automático | Sim |
| Proteção de Fios e Cabos | Sim |
| Proteção de Equipamentos | Sim |
| Aplicação – Circuitos de Iluminação | Sim |
| Aplicação – Tomadas de Uso Geral | Sim |
| Aplicação – Residências | Sim |
| Aplicação – Comércios | Sim |
| Aplicação – Indústrias Leves | Sim |
| Compatibilidade – Sistemas 127/220V Monofásicos | Sim |
| Proteção de Fase Única | Sim, 1 Condutor de Fase |
| Atuação Sem Disparos Indevidos | Sim, Confiável |
| Conteúdo da Embalagem | 1 Disjuntor Monopolar SHB GII 16A |
| Qualidade Geral | Premium |
| Confiabilidade | Comprovada por Certificação Inmetro |
| Desempenho | Dentro dos Padrões Normativos |
| Custo-Benefício | Excelente |
