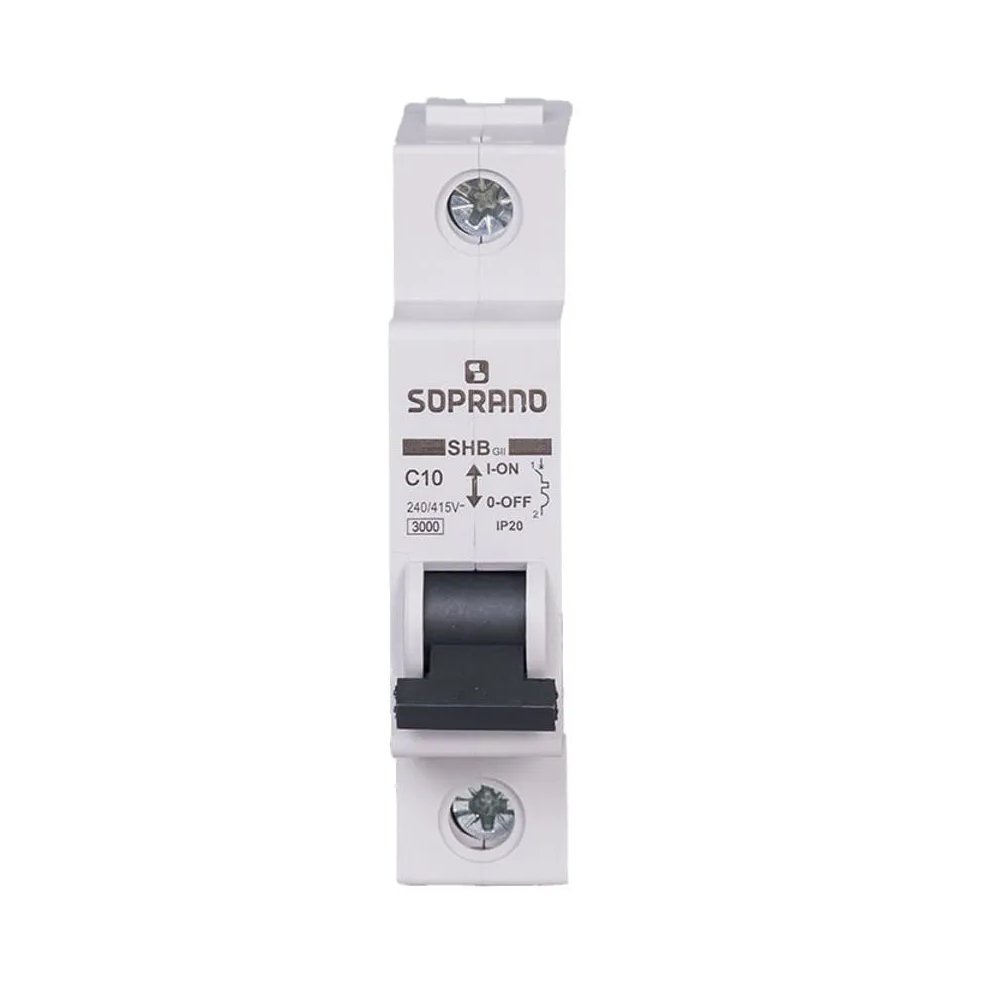

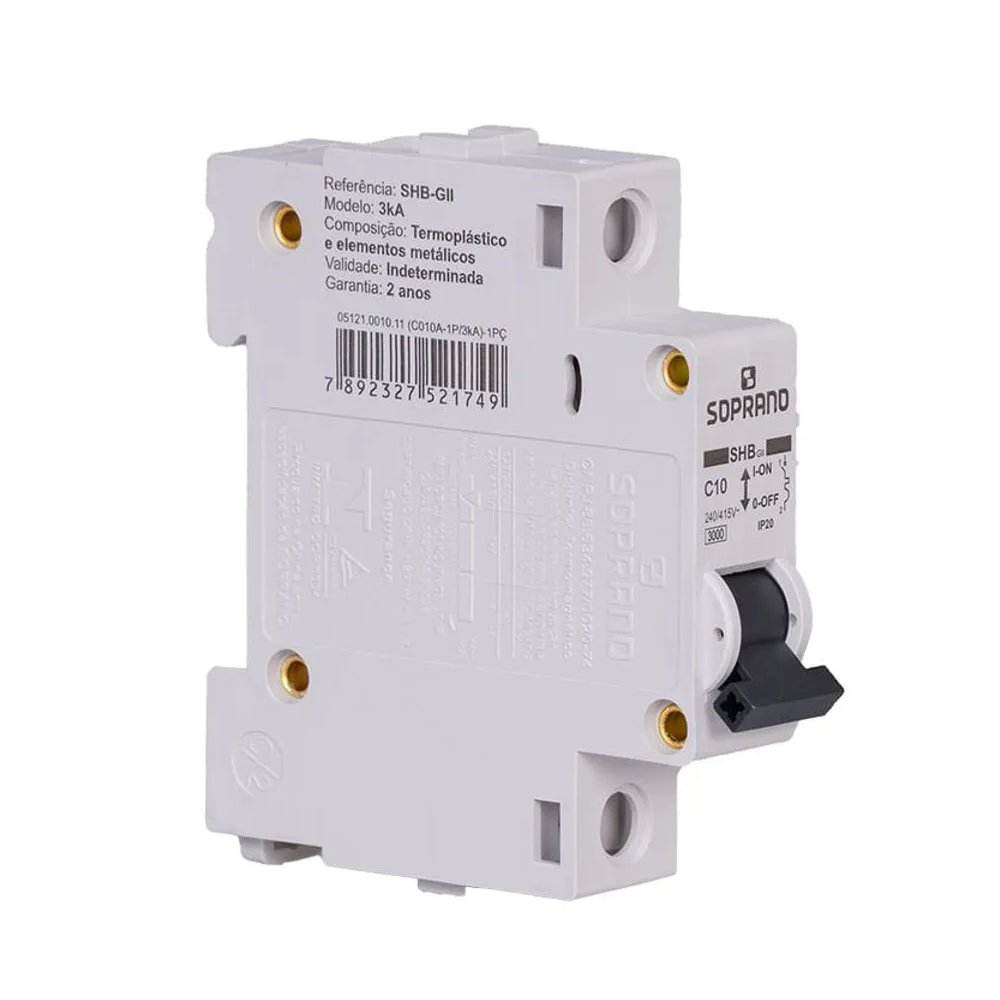

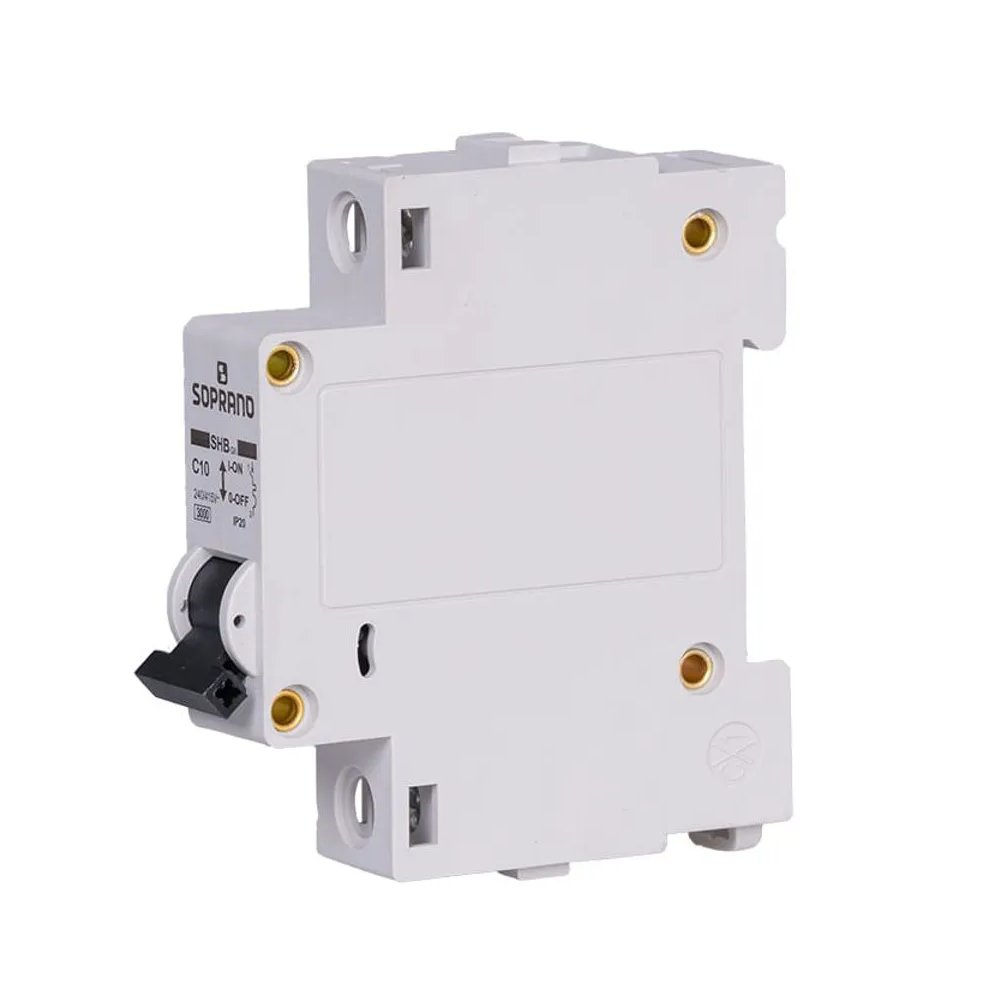

Disjuntor Monopolar SHB GII 10A Soprano
Proteção para Circuitos de Iluminação e Tomadas de Baixa Carga
O Disjuntor Monopolar SHB GII 10A Soprano é um componente de proteção projetado para interromper automaticamente o circuito elétrico em situações de sobrecarga ou curto-circuito, garantindo maior segurança para a instalação e para os equipamentos conectados. Indicado principalmente para circuitos de iluminação e tomadas de baixa carga em ambientes residenciais, comerciais e industriais leves. Operando em tensão nominal de 127/220 V com curva de disparo C, oferece proteção confiável sem disparos indevidos em correntes de partida usuais.
Padrão DIN com Instalação Rápida e Segura
Seu padrão de instalação DIN permite fixação rápida em trilho no quadro de distribuição, facilitando tanto a montagem quanto futuras manutenções. Com capacidade de interrupção de 3 kA e grau de proteção IP20, impede o contato acidental com partes energizadas quando instalado corretamente. Possui vida mecânica de até 10.000 manobras e vida elétrica de até 4.000 manobras, traduzindo-se em durabilidade e desempenho estável ao longo do tempo. Com corpo branco e alavanca preta, oferece identificação visual clara em qualquer quadro de distribuição.
Certificação Inmetro e Conformidade com Normas Técnicas
Fabricado em termoplástico de engenharia com elementos metálicos de alta qualidade, o disjuntor cumpre os requisitos da ABNT NBR 60898-1 (até 63 A) e é certificado pelo Inmetro, assegurando que o produto foi testado e aprovado conforme as normas de segurança e desempenho vigentes. Com temperatura ambiente de referência de 30 °C e tensão máxima de isolamento de 415 Vca, oferece compatibilidade total com sistemas elétricos brasileiros. Acompanha manual de instalação do usuário, garantindo orientação correta para profissionais habilitados.
Especificações Técnicas
| Marca | Soprano |
| Produto | Disjuntor Monopolar |
| Modelo / Série | SHB GII |
| Corrente Nominal | 10 A |
| Tensão Nominal | 127/220 V~ |
| Frequência | 50/60 Hz |
| Número de Polos | 1 (Monopolar) |
| Tensão Máxima de Isolamento | 415 Vca |
| Curva de Disparo | C (Cargas Mistas) |
| Capacidade de Interrupção | 3 kA |
| Temperatura Ambiente de Referência | 30 °C |
| Vida Mecânica | 10.000 Manobras |
| Vida Elétrica | 4.000 Manobras |
| Durabilidade | Longa e Estável |
| Padrão de Instalação | Trilho DIN |
| Facilidade de Instalação | Rápida em Quadros de Distribuição |
| Facilidade de Manutenção | Rápida |
| Grau de Proteção | IP20 |
| Proteção contra Contato Acidental | Sim, Quando Instalado Corretamente |
| Material | Termoplástico de Engenharia e Elementos Metálicos |
| Qualidade dos Componentes | Alta |
| Cor do Corpo | Branco |
| Cor da Alavanca | Preta |
| Identificação Visual | Clara e Fácil de Localizar |
| Comprimento Aproximado | 71,60 mm |
| Largura Aproximada | 17,50 mm |
| Altura Aproximada | 80,80 mm |
| Peso Aproximado | 0,09 kg |
| Certificação | Inmetro |
| Norma Técnica | ABNT NBR 60898-1 (Até 63 A) |
| Conformidade | Segurança e Desempenho em Baixa Tensão |
| Testes e Aprovação | Conforme Normas Vigentes |
| Função – Proteção contra Sobrecarga | Sim |
| Função – Proteção contra Curto-Circuito | Sim |
| Interrupção Automática | Sim |
| Proteção da Instalação | Sim |
| Proteção de Equipamentos | Sim |
| Aplicação – Circuitos de Iluminação | Sim |
| Aplicação – Tomadas de Baixa Carga | Sim |
| Aplicação – Residências | Sim |
| Aplicação – Comércios | Sim |
| Aplicação – Indústrias Leves | Sim |
| Compatibilidade – Sistemas 127/220V Monofásicos | Sim |
| Proteção de Fase Única | Sim, 1 Condutor de Fase |
| Atuação Confiável | Sim, Sem Disparos Indevidos em Correntes Usuais |
| Conteúdo da Embalagem | 1 Disjuntor Monopolar SHB GII 10A, 1 Manual de Instalação |
| Orientação de Instalação | Sim, Manual Incluído |
| Qualidade Geral | Premium |
| Confiabilidade | Comprovada por Certificação Inmetro |
| Desempenho | Dentro dos Padrões Normativos |
| Custo-Benefício | Excelente |
